[Hermul]

Коллеги, решил установить в дорестайловый srx iPad в место штатного головного устройства. iPad займет место штатной головы, вместо пепельницы под климатом будет однодиновая магнитола подключеная к iPad и управляющая им. Штатная голова будет перенесена куда-то еще и сохранит весь свой функционал бортовика. На данный момент изготавливаю панель для iPad, и подключил питание к нештатной магнитоле. Но возникла сложность при подключении магнитолы к штатной системе BOSE. Кто может помочь распиновкой нашего Bose или штатной головы? Коннекторов подключаемых к штатке?

[сандалет]

а чего там пиновать? Шуруйте уже через аукс. Или внешний аудиопроц.

[Hermul]

А подробнее?

[Hermul]

Если есть у кого нерабочая или ненужная голова, напишите пожалуйста, возможно потребуется донор.

[Hermul]

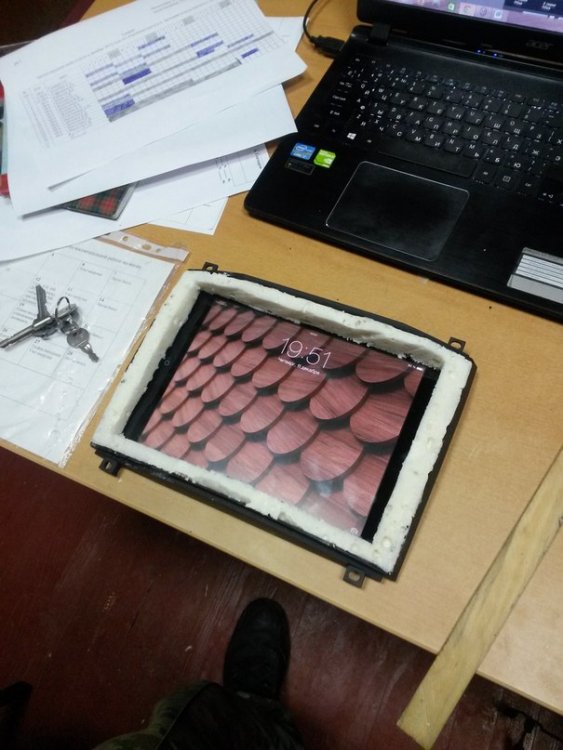

Делаю из штатной магнитолы рамку под iPad.

[zfoxz]

Интересная задумка, удачи тебе, подпишусь на тему)



офтопик

Весной хочу поменять голову. Надоели мне эти диски, а от лайн ин звук с помехами, ужас!!! Позор кади...

Пока только сменил динамик на штатном сабе(гудел больше 60% мощности), поставил отдельно еще саб с усилком.

[Hermul]

Интересная задумка, удачи тебе, подпишусь на тему)



офтопик

Весной хочу поменять голову. Надоели мне эти диски, а от лайн ин звук с помехами, ужас!!! Позор кади...

Пока только сменил динамик на штатном сабе(гудел больше 60% мощности), поставил отдельно еще саб с усилком.



Закончил подключение питания и звука к нештатной магнитоле. Все работает. Штатная магнитола будет перемещена и сохранит весь свой функционал. Пока только незнаю куда ее перенести.

[borov]

Интересно, но звука, лучше чем с сиди к сожалению не будет(((

Но тема интересная, буду смотреть.

А так по мне лучше рэдповер какой-нибудь вкорячить и будет и андроид и винда сразу, да и звук более менее, планшет качественный звук ну ни как не даст.

[Hermul]

А фото?

Выложу фото результата, и отвечу на интересующие вопросы.

[Hermul]

Интересно, но звука, лучше чем с сиди к сожалению не будет(((

Но тема интересная, буду смотреть.

А так по мне лучше рэдповер какой-нибудь вкорячить и будет и андроид и винда сразу, да и звук более менее, планшет качественный звук ну ни как не даст.

Я потому и выбрал именно iPad, качество звука у него лучше чем у любого другого планшета. Вчера подключил нештатную голову к штатной акустике, и музыка зазвучала совершенно иначе, нежели на штатной магнитоле. Однако вчера долго не мог решить куда перенести штатную голову, ведь центральная консоль будет полностью занята. Сегодня пришел к выводу что никакой нештатной головы (пока) не будет. На данный момент планируется перенесение штатной головы на место климат контроля, климат врезается в квадрат штатной магнитолы где раньше был чейнджер, а место штатной головы занимает iPad. Таким образом у меня остается весь штатный функционал магнитолы (кроме чейнджера) и добавляется функционал iPad'а. Единственное исключение заключается в том что я лишаюсь возможности переключения треков с руля (громкости и других клавиш это не касается).

[Hermul]

Переделка панели штатной магнитолы и перенос на место климат контроля

[Hermul]

Примерный набросок

[Hermul]

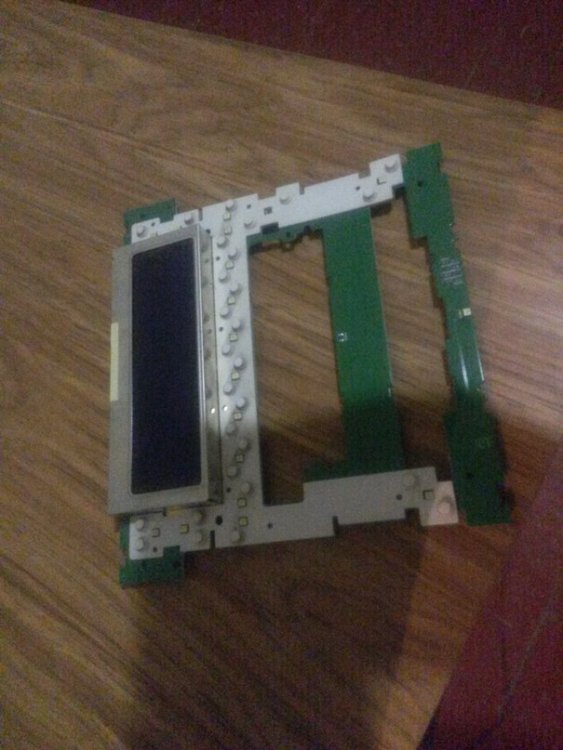

Для того чтобы поместить блок управления климата на место чейнджера появилась необходимость укоротить лицевую плату штатной магнитолы. В схемах не шарю, поэтому было опасение что после таких изменений штатная голова может перестать работать. Но случилось чудо, и головное устройство не стало выделываться после кастрации.

[Andreymn]

Блин, моя мечта все это замутить с айпадом, но не очень понимаю как айпад будет выполнять все функции гловы, камера, показ всех радио станций, показ всех настроек, и тд...  Ты сделал айпад как просто телевизор со штатной системы ?

[Hermul]

Блин, моя мечта все это замутить с айпадом, но не очень понимаю как айпад будет выполнять все функции гловы, камера, показ всех радио станций, показ всех настроек, и тд...  Ты сделал айпад как просто телевизор со штатной системы ?

Все настройки остаются на штатной голове, я от нее не избавляюсь.

[Andreymn]

Так в этом у меня и вопрос,как со штатной головы все перекинуть на айпад, и чтобы он еще камеру заднюю включал, нада тупу из айпада сделать телевизор!!!! Я этого не понимаю!!!

[Testand]

Ребята Я технологию замены магнитолы описывал в теме замена шататной магнитолы, там все описано. I-pad выход AUX надо подключить к 2 проводам коричневой колодки. Питание все есть в серой колодке. Обе этих колодки ISO распиновка известная фото сейчас скину в тему установки магнитолы
