Рекомендованные сообщения

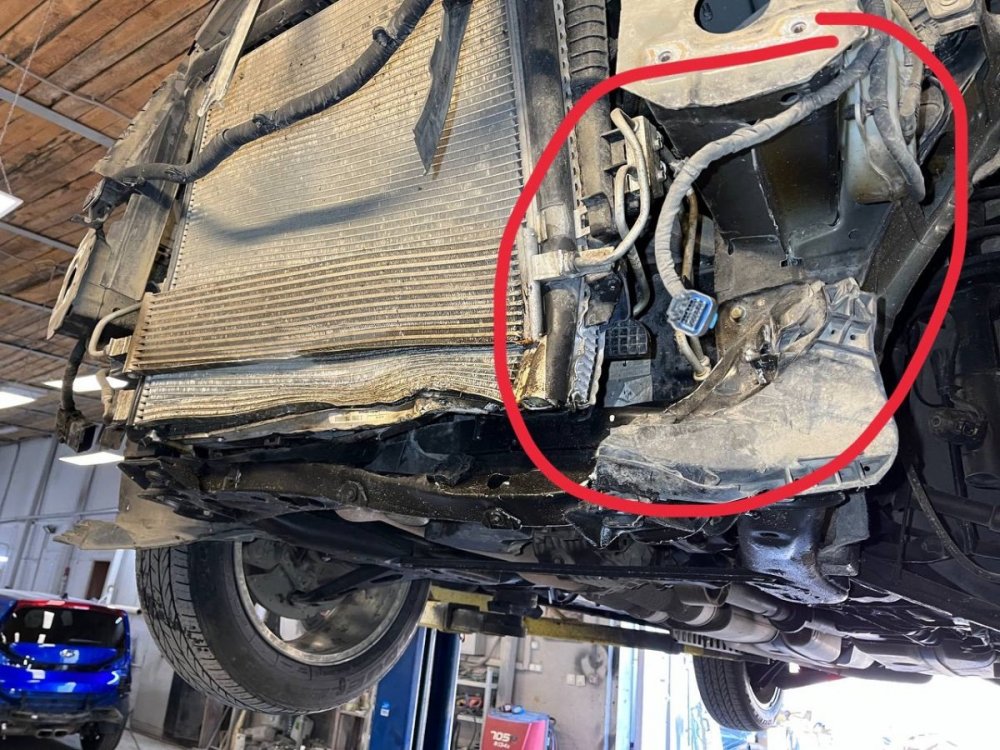

Господа, ремонтирую XT5 после наезда на колесо от фуры ?, не можем идентифицировать разъем куда был подключен, все обыскали, не можем найти ответную часть, мож кто подскажет, куда он шел. словесно он под левым передним лонжероном, под бампером, фотки прилагаю. С дыркой пластик это остаток ответного разъема.





2022-08-16 16.07.50.jpg

2022-08-16 16.08.09.jpg

2022-08-16 16.08.15.jpg

2022-08-16 16.08.18.jpg

2022-08-16 16.08.24.jpg

2022-08-16 16.08.28.jpg

2022-08-16 16.08.32.jpg

Ссылка на комментарий
Поделиться на других сайтах

Могу посоветовать контору в Штатах, которые по фото определяют разъём и подбирают аналогичный. Да, не дёшево, но дешевле, чем заказывать жгут проводов.
https://connectorexperts.com/

Мне в своё время помогли в похожей ситуации.


А вообще очень похоже на контакт датчика под номером 5 на схеме:



Ссылка на комментарий
Поделиться на других сайтах

7 часов назад, stnlegnami сказал:

Могу посоветовать контору в Штатах, которые по фото определяют разъём и подбирают аналогичный. Да, не дёшево, но дешевле, чем заказывать жгут проводов.
https://connectorexperts.com/

Мне в своё время помогли в похожей ситуации.


А вообще очень похоже на контакт датчика под номером 5 на схеме:



Я смотрел на этот жгут (номер 6 на вашей схеме) но он уложен в накладке бампера целиком и все эти датчики подключены (это датчики ближнего обнаружения), как я понимаю.
За сайт спасибо!

Изменено пользователем Zaharushka
Ссылка на комментарий
Поделиться на других сайтах

7 часов назад, stnlegnami сказал:

Могу посоветовать контору в Штатах, которые по фото определяют разъём и подбирают аналогичный. Да, не дёшево, но дешевле, чем заказывать жгут проводов.
https://connectorexperts.com/

Мне в своё время помогли в похожей ситуации.


А вообще очень похоже на контакт датчика под номером 5 на схеме:



Я решил что это разъем радара дальнего обнаружения. Но это не точно.


Ссылка на комментарий
Поделиться на других сайтах

Как проверить совместимость VIN и запчасти? Кто подскажет? Хочу понять это радар что на фото выше подходит к моей машине?



Ссылка на комментарий
Поделиться на других сайтах

1 час назад, Zaharushka сказал:

Как проверить совместимость VIN и запчасти? Кто подскажет? Хочу понять это радар что на фото выше подходит к моей машине?



Скидывай VIN, если он есть в амеропроге, то проверю.

16 часов назад, Zaharushka сказал:

Господа, ремонтирую XT5 после наезда на колесо от фуры ?, не можем идентифицировать разъем куда был подключен, все обыскали, не можем найти ответную часть, мож кто подскажет, куда он шел. словесно он под левым передним лонжероном, под бампером, фотки прилагаю. С дыркой пластик это остаток ответного разъема.





Под это дело не мешало бы найти (купить) дилерский мануал по ремонту.

7 часов назад, Zaharushka сказал:

Я решил что это разъем радара дальнего обнаружения. Но это не точно.


В бамперах располагаются радары ближнего действия, а дальнего - в моторном отсеке.

Ссылка на комментарий
Поделиться на других сайтах

12 минут назад, qxyz сказал:







В бамперах располагаются радары ближнего действия, а дальнего - в моторном отсеке.

По схеме дальник под бампером, иначе ему не пробить ничего из под моторного отсека - там радиаторы мешают.

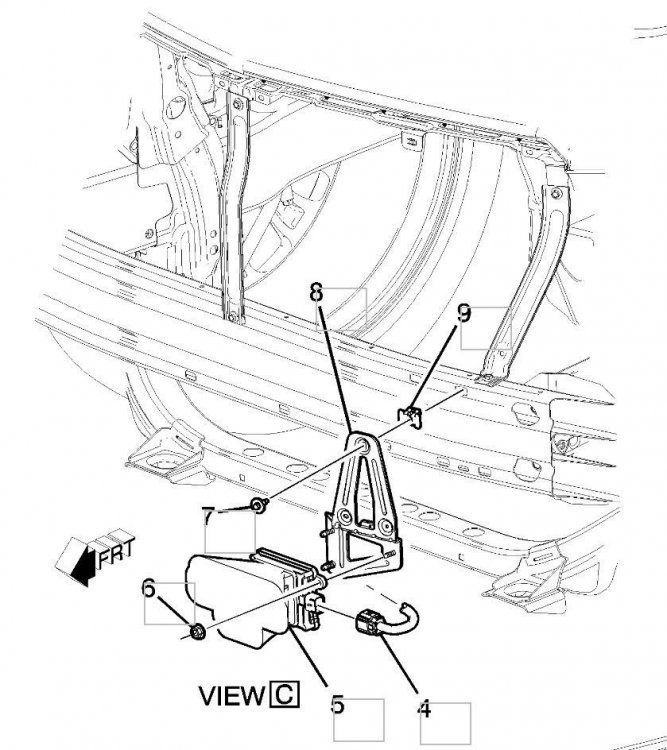

telegram-cloud-photo-size-2-5465621621516647658-x.jpg.103ba2ab4cfa2df9157cda299dd3b4a4.jpgtelegram-cloud-photo-size-2-5465621621516647659-y.thumb.jpg.057406ec41fd7422b3b5a2425dbfb934.jpg

Ссылка на комментарий
Поделиться на других сайтах

Номер 5 на схеме выше - это Night Vision Camera. Есть такая опция в вашем а/м? Боюсь, что такая стоит совсем неприличных денег.

Ссылка на комментарий
Поделиться на других сайтах

31 минуту назад, qxyz сказал:

Номер 5 на схеме выше - это Night Vision Camera. Есть такая опция в вашем а/м? Боюсь, что такая стоит совсем неприличных денег.

У меня такой опции нет



Ссылка на комментарий
Поделиться на других сайтах


47 минут назад, qxyz сказал:

Номер 5 на схеме выше - это Night Vision Camera.

По описанию здесь https://7zap.com/ru/catalog/cars/Cadillac/brand/34/0/XT5/XT5%20(2017%20-%202017)/Cadillac/VkR0OE9WK2tYVnZ3ek5lNmRsUVJXdz09--/6bbffde8b5b8077d2d0a5796da6eea3c:0356fde291d5b8ab82b5a529291efa38/universal/10110-%3E12847/2::02::1877817439

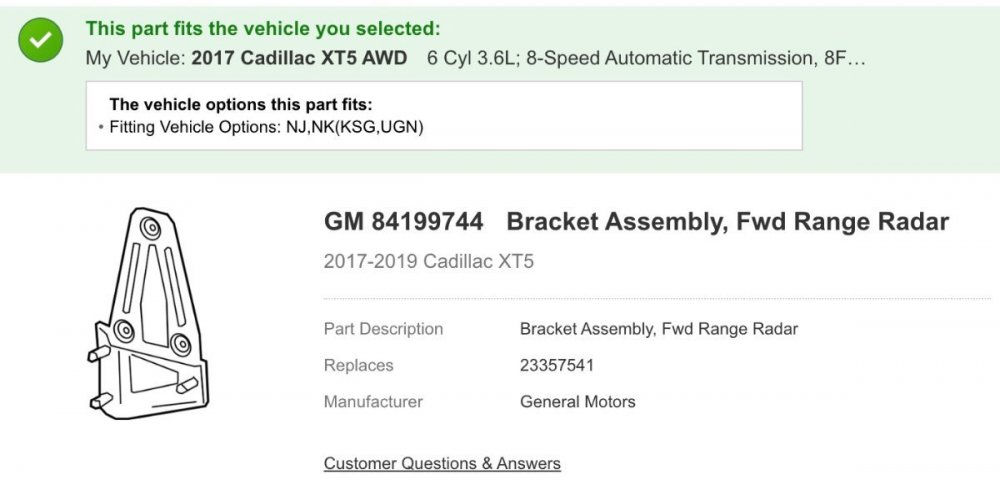

это SENSOR,FWD RANGE RADAR и бьется он по номерам 84836174, 22996679, 23231360, 84135910, 84178325, 84178327 и крепеж нарисован именно под него image.thumb.png.2fe3edd867eacac0d932d0ed059907d2.png


Без названия.jpg

Изменено пользователем Zaharushka
Ссылка на комментарий
Поделиться на других сайтах

У меня схема с Night Vision Camera под №13, а у вас, похоже, на №6 на схеме р/n 84836174


Создайте запрос по VIN в exist, а autodoc я не доверяю, меня часто путали, когда у меня не было проги с моим VIN, на zzap продавцы пришлют цены, за которые готовы поставить эту деталь, а не артикул.



Ссылка на комментарий
Поделиться на других сайтах

7 часов назад, qxyz сказал:

У меня схема с Night Vision Camera под №13, а у вас, похоже, на №6 на схеме р/n 84836174


Создайте запрос по VIN в exist, а autodoc я не доверяю, меня часто путали, когда у меня не было проги с моим VIN, на zzap продавцы пришлют цены, за которые готовы поставить эту деталь, а не артикул.



Жгут номер 5 как у вас есть p/n или название?



Ссылка на комментарий
Поделиться на других сайтах

7 часов назад, qxyz сказал:

У меня схема с Night Vision Camera под №13, а у вас, похоже, на №6 на схеме р/n 84836174


Создайте запрос по VIN в exist, а autodoc я не доверяю, меня часто путали, когда у меня не было проги с моим VIN, на zzap продавцы пришлют цены, за которые готовы поставить эту деталь, а не артикул.



А 11 деталь это что?

Ссылка на комментарий
Поделиться на других сайтах

3 часа назад, Zaharushka сказал:

Жгут номер 5 как у вас есть p/n или название?



Parking Aid System Wiring Harness p/n 84568992 W/O auto park; p/n 84568989 W/auto park.

3 часа назад, Zaharushka сказал:

А 11 деталь это что?

Collision Warning Sensor p/n 84523853

Ссылка на комментарий
Поделиться на других сайтах

22 часа назад, qxyz сказал:

У меня схема с Night Vision Camera под №13, а у вас, похоже, на №6 на схеме р/n 84836174


Создайте запрос по VIN в exist, а autodoc я не доверяю, меня часто путали, когда у меня не было проги с моим VIN, на zzap продавцы пришлют цены, за которые готовы поставить эту деталь, а не артикул.



Этот жгут лежит в облицовке бампера. К радару дальнего обнаружения идет другой жгут.

Ссылка на комментарий
Поделиться на других сайтах

11 часов назад, qxyz сказал:

Parking Aid System Wiring Harness p/n 84568992 W/O auto park; p/n 84568989 W/auto park.

Это жгуты от XT6

Ссылка на комментарий
Поделиться на других сайтах

11 часов назад, qxyz сказал:

Parking Aid System Wiring Harness p/n 84568992 W/O auto park; p/n 84568989 W/auto park.

Collision Warning Sensor p/n 84523853

Эти дачики в облицовке бампера уложены в наличии.
За помощь и внимание к проблеме - спасибо!!!!

Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...
17.08.2022 в 10:18, qxyz сказал:

Создайте запрос по VIN в exist

Кстати коварный EXIST ответил так:

Ссылка на комментарий
Поделиться на других сайтах
