Провернуло вал АКПП CTSII 3.6 AWD

[Пивкоff]

22.07.2021 в 13:57, Padawan сказал:

Всё проверил, всё включено. Кнопки нажимал. Не помогло. Вот что сканер выдал, наверно ручки менять передних дверей придется.

[Пивкоff]

Я думаю это блок антенны. Вопрос где он стоит?

[DUST]

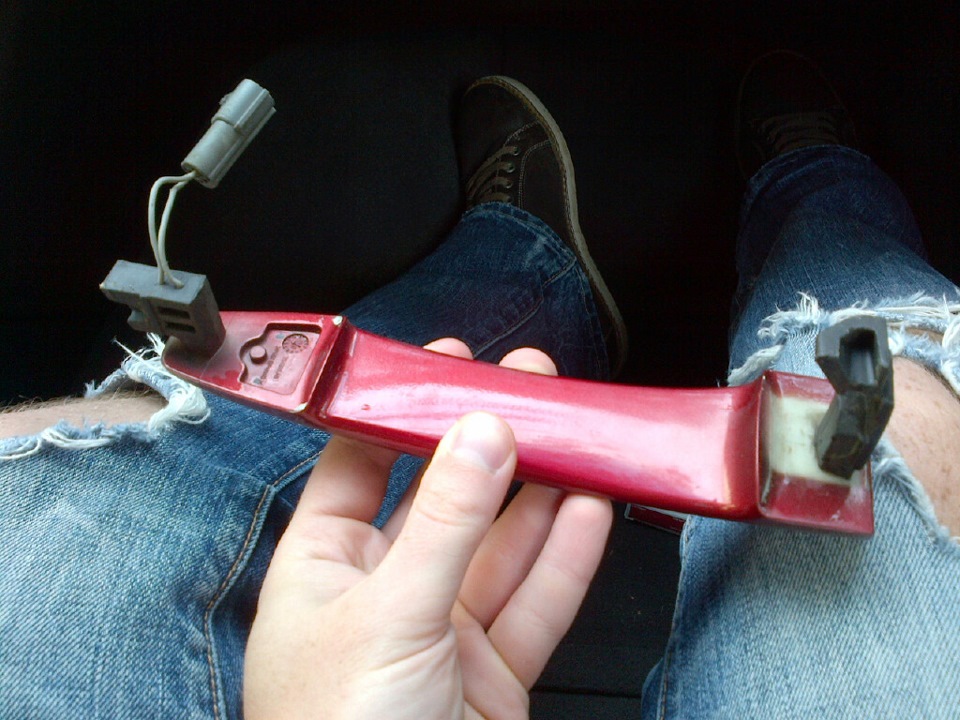

Антена которая на ручке, на фото с проводком, о ней речь?

[Пивкоff]

Ну ХЗ, там же типа только приемник сигнала брелка.

Или я ошибаюсь?

Просто менять всё подряд как-то не охота.

[Пивкоff]

там же типа только приемник сигнала брелка.

т. Е. Просто антенка.

[zverradze]

Ищите на схемах расположения компонентов блок RCDLR.

Если я правильно помню, он стоит внутри центрального подлокотника. Собственно именно для этого там сделан кармашек для брелка как аварийный способ связи с RCDLR





[Пивкоff]

Спасибо

[Пивкоff]

Блок RCDLR, стоит в багажнике (пока не смотрел, прочитал на немецком форуме), его надо прописывать там пишут. После простой замены будет типа машина привратится в недвижимость.

Но как я ещё не знаю, tech2 недавно купил, ещё не особо освоил.

Изменено 27 июля 2021 пользователем Пивкоff

[zverradze]

Как я понимаю логику работы бесключевого:

1) при дергании ручки двери RCDLR выдает потенциал на возбуждение антенны в этой конкретной ручке двери

2) RCDLR осуществляет обмен с Key FOB по радиоканалу через антенну ручки двери и выдает инфу о запросе открытия двери в BCM

3) BCM открывает дверь (двери)



Если с брелка все двери открываются, значит RCDLR жив (по крайней мере в части радиомодуля), замки живы, BCM жив (в части управления замковой группой).

 Варианты:

1) Использовать заведомо исправную наружную ручку двери или, как минимум, прозвонить катушку возбуждения в старой. Проверить, приходит ли сигнал возбуждения на ручку от RCDLR при замыкании микрика в ручке

2) проверить проводку, вспомнить, что делалось перед появлением неисправности. Просмотреть по схемам, через какие модули идут интересующие вас цепи питания и управления

3) посмотреть, какие активные тесты есть в Tech2 на Keyless, попытаться принудительно сэмулировать работу системы

4) посмотреть, есть ли ошибки в BCM вида U..., говорящие о потере связи между блоками по CAN

Изменено 27 июля 2021 пользователем zverradze

[Пивкоff]

Вот саму антеннку кому нибудь удавалось достать из ручки?

И USA и Европа, они одинаковые интересно (  МГц у них разные, т.к брать с разбора для начала буду)

[WWZ]

"Достать" антенну из ручки нельзя - она залита компаундом.

[Пивкоff]

Да я вот думаю, взять с разбора, и если заработает то отрезать и прикрепить эту часть ручки внутри двери (т.к. ручки разные, у меня с хром. полосой, а в продаже обычная серая.)

[Пивкоff]

Пока жду зарплату.

[Пивкоff]

Всем здрасьте.

Купил ручки с разбора, проверил.

Да, дело в антеннах, которые в ручках. Одна ручка не работает, переставил местами, ситуация изменилась (другая дверь заработала)

Проблема найдена. Чему я рад.

Но появилась другая.

Взяв тестер и поставил на прозвонку проверил штекера антенны, которая не работает там тишина, которая работает там идет звук тестера (ну типа когда провод на целость проверяешь).

Так вот вопрос: Кто-нибудь замарачивался ремонтом данной антенки в ручке (как расковырять, починить и обратно склеить)

Изменено 7 сентября 2021 пользователем Пивкоff

[Пивкоff]

[Пивкоff]

Или не еб...ть голову, и искать рабочую ручку.

Кто что думает?

[Пивкоff]

Всем привет.

Вообщем купил я две ручки с разбора, одна работала (и прозванивалась), вторая не работала (и не прозванивалась).

Решил сделать.

Думал сначала провод может отгнил или в оболочке разорвался. Ковырял я там гравёром аккуратно, но нет, провода целые.

Ну вообщем решил всё это дело ускорить (черт бы с ней, с этой ручкой)

[Пивкоff]

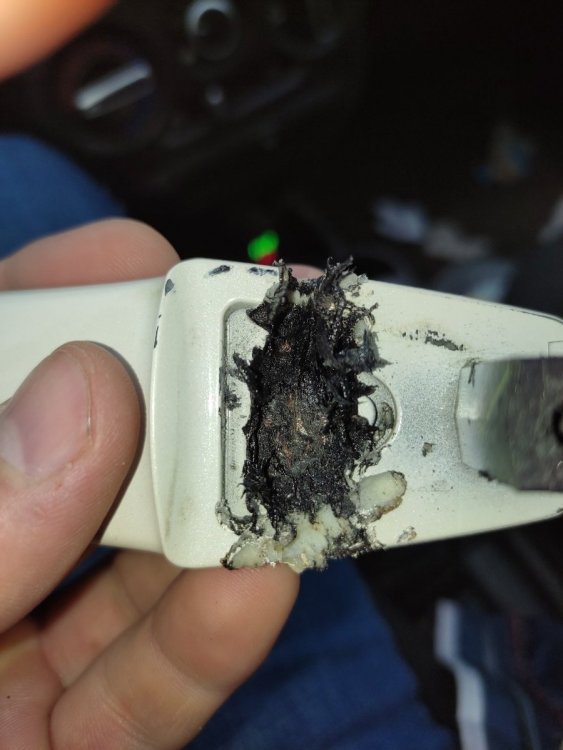

После поковыряв паяльником увидел провода и уперся во что-то твердое (на фото сверху).

Далее было решено радикально форсировать события.

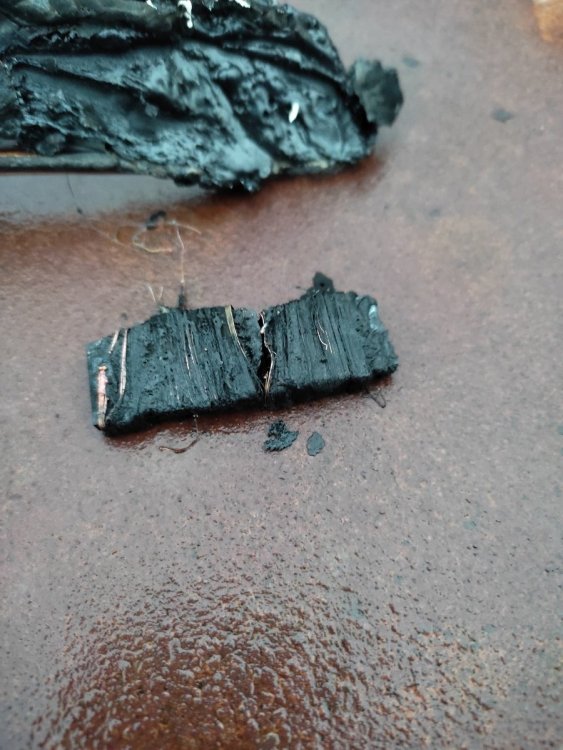

Поехал на дачу, зажег горелку и давай выжигать пластмассу. Выпала вот эта пластинка (как упала сломалась попалам) с намотанным проводом. Размер пластинки 50#14#3 мм (обычная железка, магнитится) , провод медный толщиной 0,1мм.

И всё, нет никаких микросхем и тому подобное, по крайней мере я их не обнаружил.

Теперь думаю изучить как делают антенны, может смотаю подобную, вдруг что и выйдет.

[Пивкоff]

Возможно причина блок выдал коротыш на массу или напряжение скануло. Но ХЗ.

Ваши мысли.

[DUST]

Блин, я штук пять этих ручек сменил, но так глубоко точно не залезал!

[WWZ]

Как я уже выше говорил - бесполезно их ломать, всё сделано именно так, чтобы при любой поломке просто покупалась новая запчасть.

Давно уже всё разломано и исследовано. Вывод: ремонтировать бесполезно.

"Собирать" самостоятельно антенну - не советую, неизвестно число витков и т.п., тоже проверено, самоделка работать не будет.

Изменено 23 сентября 2021 пользователем WWZ

[zverradze]

Ну при большом упорстве и нужных знаниях из учебников радиотехники требуемая частота колебательного контура 433 МГц вполне достижима.

Имхо, тяга к знаниям и экспериментам в эпоху, когда минимум половина населения страны сидит в тиктоке и инстаграмме, все же должна поощряться остальной частью общества. Особенно на уютных и тихих специализированных площадках.

[Пивкоff]

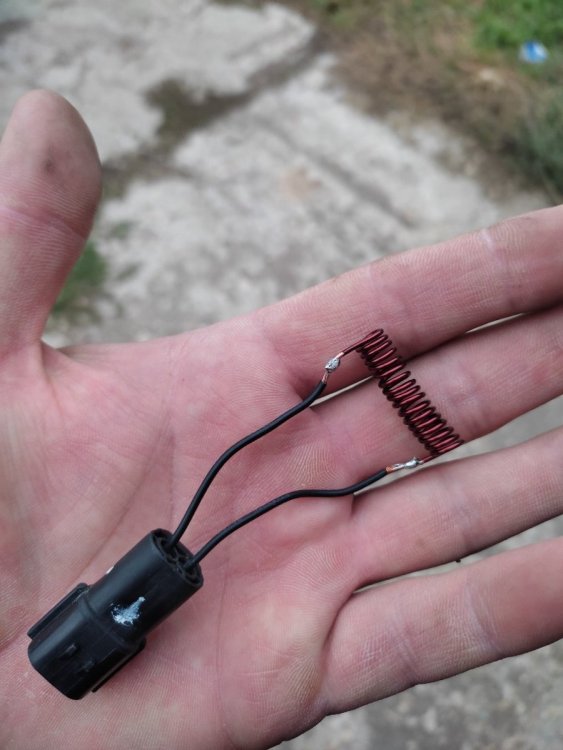

Сделал простейшую антенну на 433мгц, не сработало (сканером проверять времени не было, просто подергал ручку). Сопротивление у ручки 0,76, на самоделке 0,3.

Надо будет на работе электриков поспрашивать, мож что подскажут.

[DUST]

Когда мы первый раз сами меняли водительскую ручку на новую, помню дверь тоже не открывалась после замены, пока полностью её не собрали, то есть не установили дверную карту…

[Пивкоff]

Ух ты, у меня она рядом висела на проводах (т.е. на дверной карте не отключал колодку с проводами). Но думаю это врядли, т.к. мозги от этого дела в багажнике.

Изменено 26 сентября 2021 пользователем Пивкоff
