[Goshett]

Дисклеймер – предложенное тут жуткий колхоз и не претендует на коммерческое решение, просто решил попробовать для себя и делюсь со всеми что вышло и как повторить. Все будет расписано на примере Escalade III но логика схожая для любого авто

Нам понадобится:
1.    Входы видео и аудио сигнала (куда собственно все подключать)

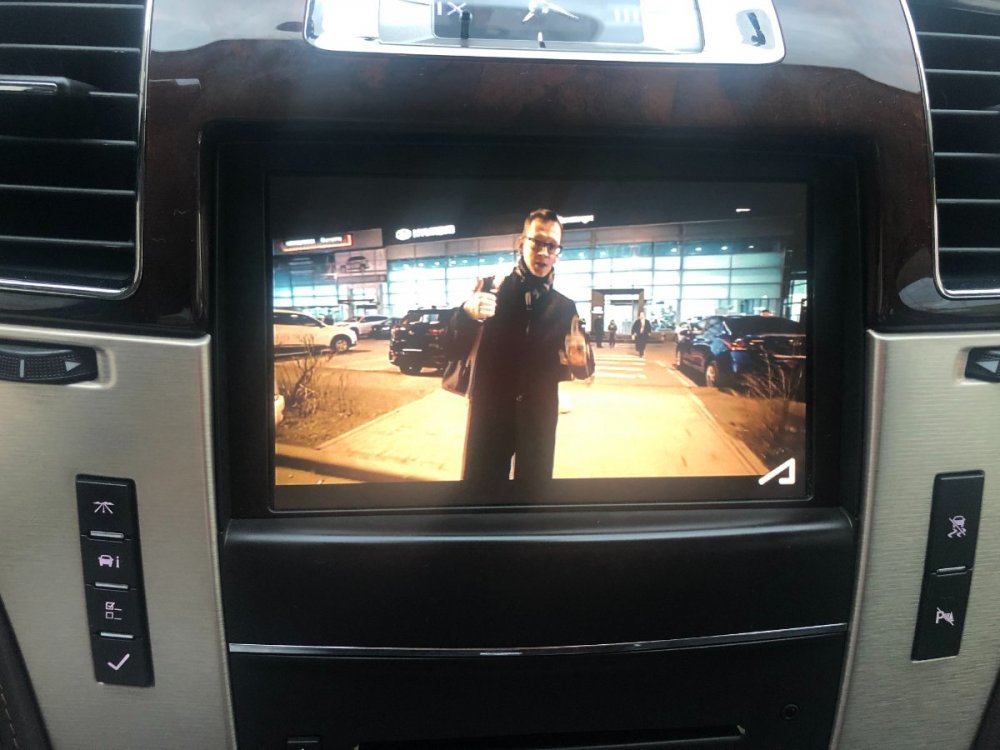

2.    Разблокировать видео в движении (пути разные, я делал в 3к сервис программно)

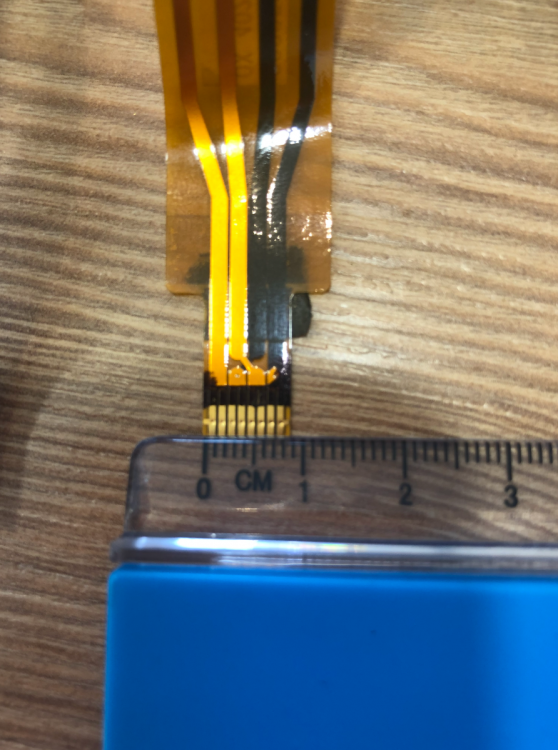

3.    Контроллер тач скрина и can шины c широким шлейфом на 4pin это важно уточнить при закаазе
Yam1966 на Drive2

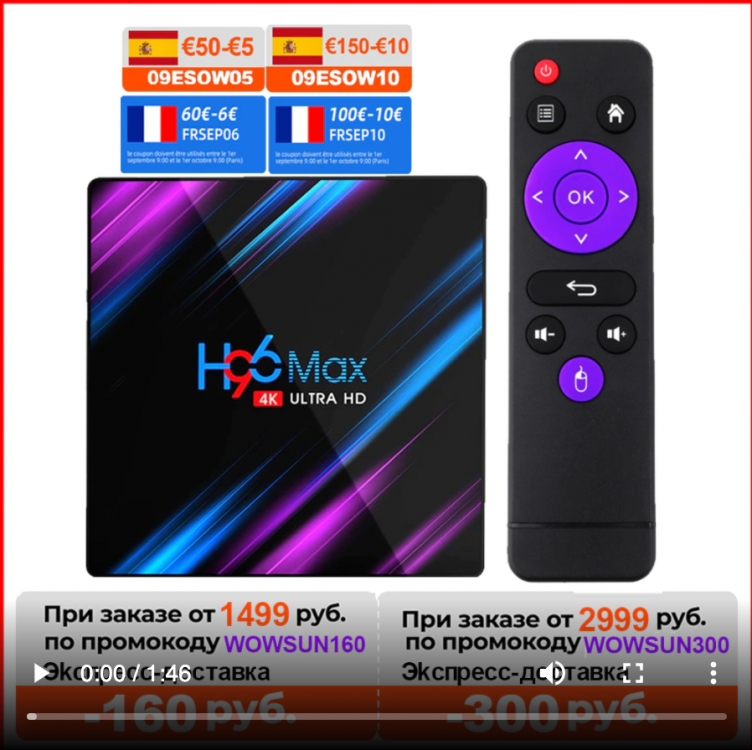

4.    Устройство на андроид (тв бокс или Raspberry pi)
ТВ боксы на Ali

например https://a.aliexpress.com/_97ADPC

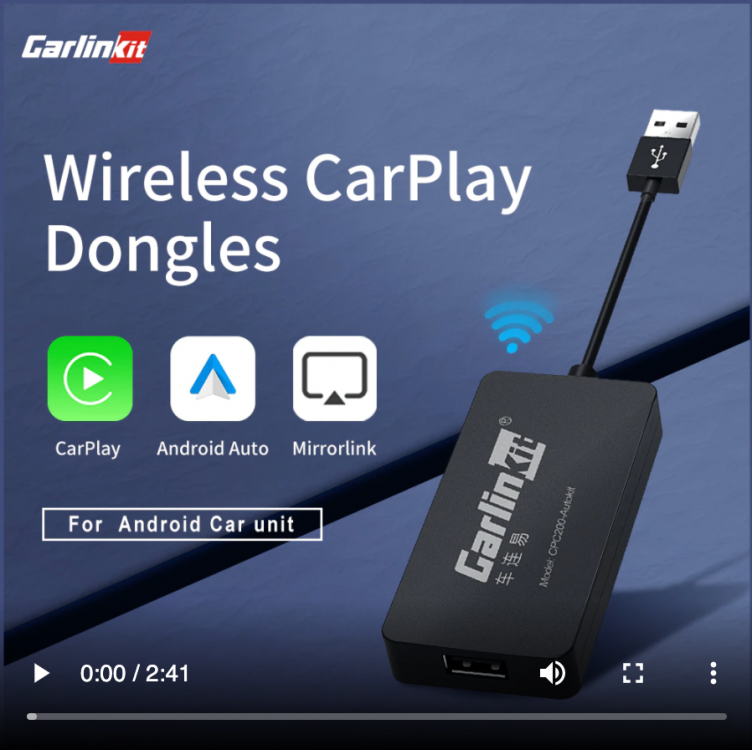

5.    Carlink kit (usb устройство с али для вывода Carplay на андроиде Carlink Kit )
6.    Мелочи по желанию
6.1.    USB Микрофон (нужен для работы громкой связи и голосового поиска)
6.2.    Gps приемник (если нужна работа навигации в андроид, карплей все берет с телефона и для него не нужен)
6.3.    Usb hub с питанием (нужен для подключения дополнительных usb устройств)
7.    Прямые руки так как тут все своими руками
8.    Свободное время так как все время есть что донастроить.

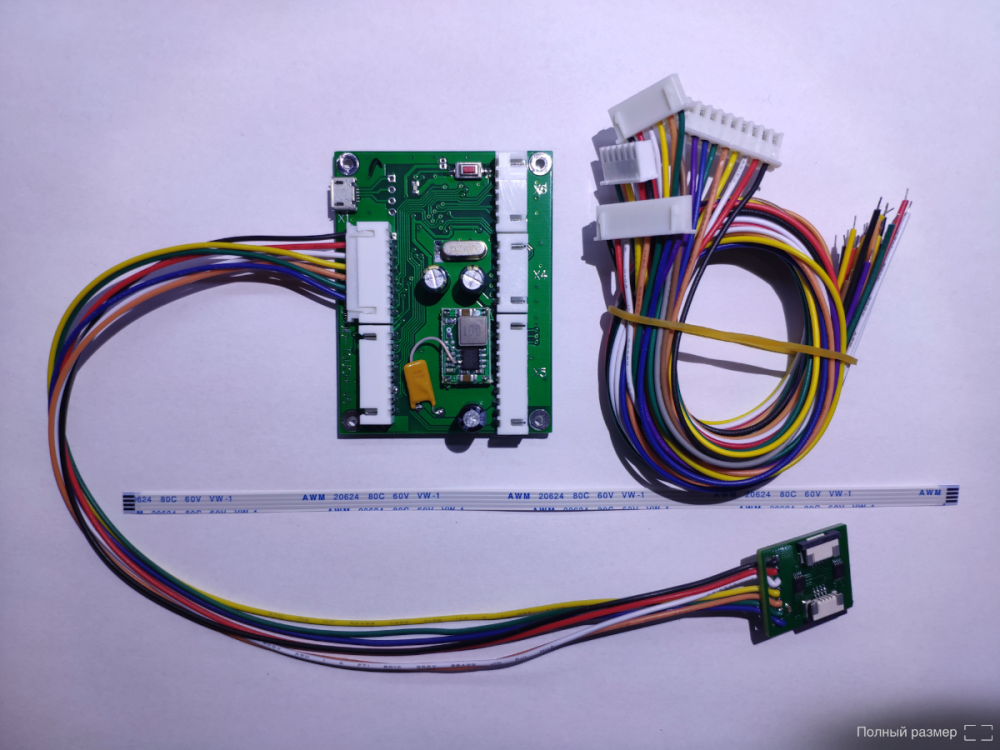

Установка контроллера Yam1966 и вывод аудио видео

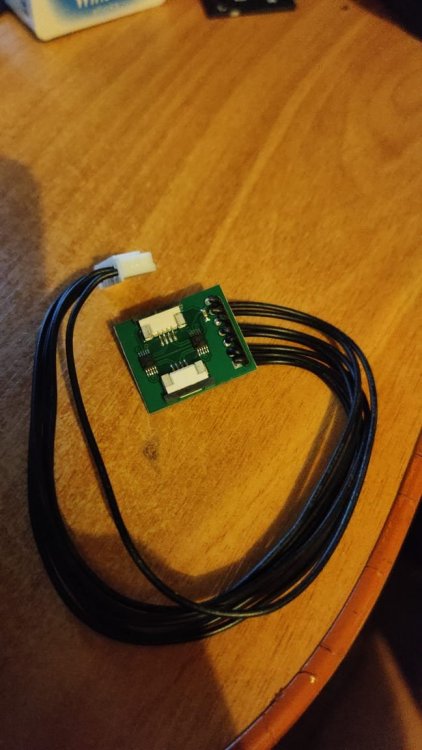

Для начала нам надо научить штатный сенсорный экран авто понимать андроид, а так же переключаться между управлением штатными функциями и андроидом тут нам и поможет контроллер от yam1966

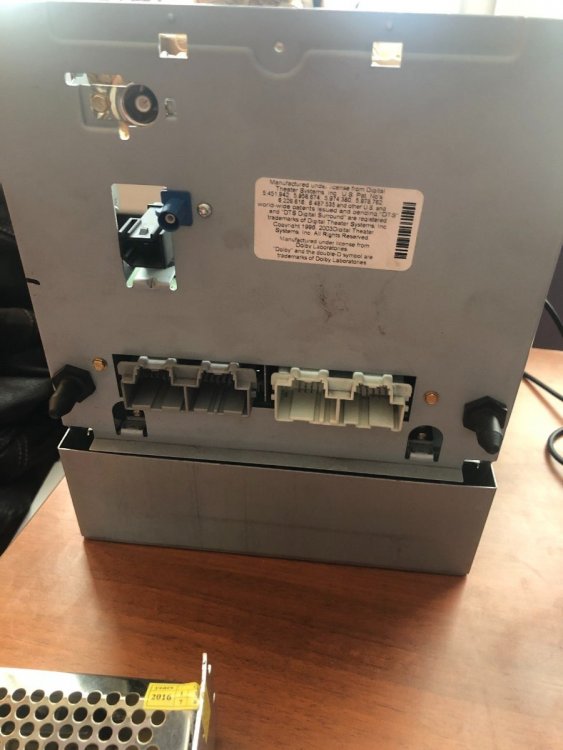

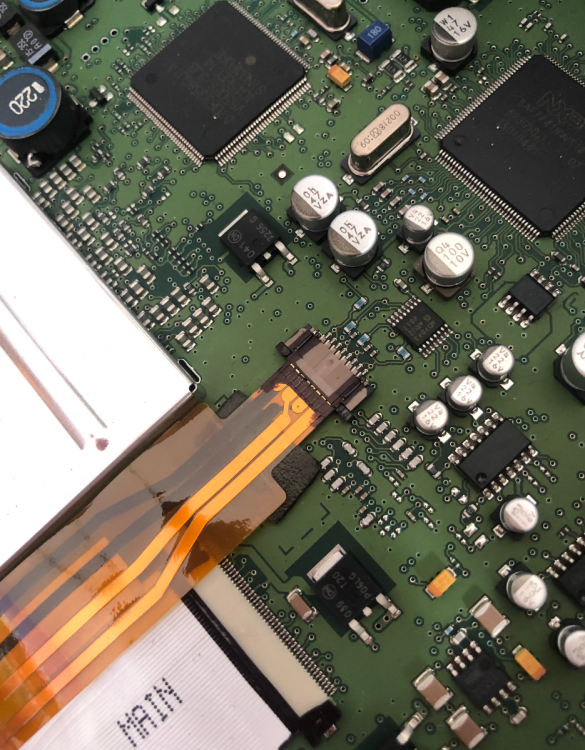

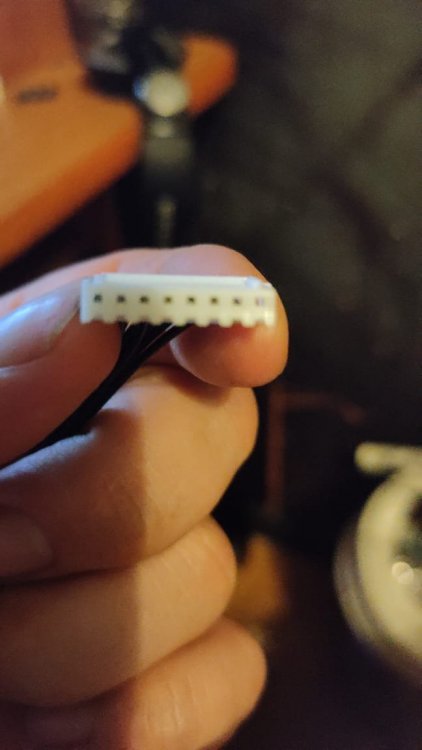

Для его подключения потребуется снять головное устройство (магнитолу) с автомобиля и немного его разобрать, для того что бы подключить шлейф сенсорной панели к контроллеру, а от контроллера дополнительным шлейфом из комплекта контроллера подключить обратно в ГУ.

К самому контроллеру нам надо подать с разъема ГУ

Разъем -питания

7) + (плюс питания)Battery Positive Voltage
9) LAN    Low Speed GMLAN Serial Data
14) - минус питания     Ground

Из контроллера вывести
1.    Usb  кабель
2.    Припаять провод питания тв бокса плюс и минус с контроллера
Сам контроллер можно удачно расположить внутри штатного ГУ провода от контроллера выводим через  заднюю стенку наружу

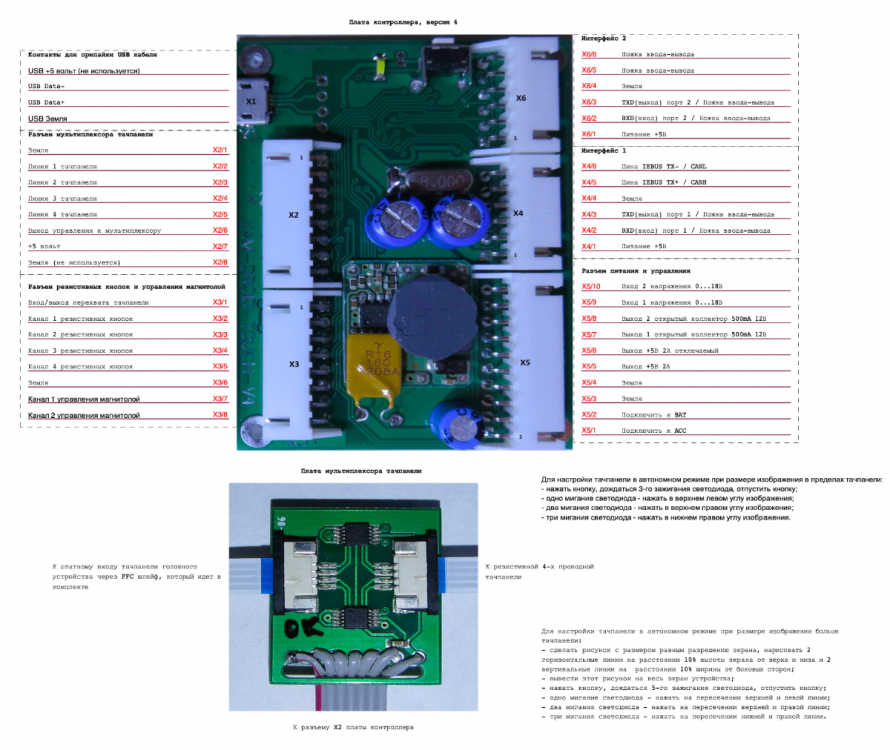

Фото данного процесса не делал есть схема от Yam1966
Подключал все на колодку  подключения ГУ врезкой (варварски но разъемов так и не нашел в природе. Так же у меня были катастрофически дубовые жгуты за ГУ и очень мало места – советую перепроверить все так что бы от перегибов ничего не отваливалось и было надежно соединено

С этой же колодки надо взять провода идущие на выходы к заднему AUX, тот что «колокольчиками» на втором ряду сидений, и припаять на них провода с разъемами «Колокольчик».

Разъем -заднего монитора и AV (16 контактов-серый)

7) Белый = Вход звука AV
16) Оплетка = минус входа звука AV

Желтый = Вход звука AV
16) Оплетка = минус входа звука AV

1) Фиолетовый = Вход видео AV
9) Оплетка = Минус входа видео AV

Провода питания бокса, левый аудио канал, правый аудиоканал и видеосигнал я выводил за перчаточный ящик, так мне показалось удобным.

Настройка контроллера специфичный процесс и тут необходимо понимание и помощь Yam1966 так как свои контроллеры он обновляет и поддерживает что то может менятся, схему провод в провод тут выкладывать не буду я лишь указываю что откуда брал на примере Escalade III а куда подключать на контроллер либо смотрите на схему либо уточняйте у Yam1966, при покупке каждого контроллера консультация и помощь в настройке идет по умолчанию и никак не относится ко мне.

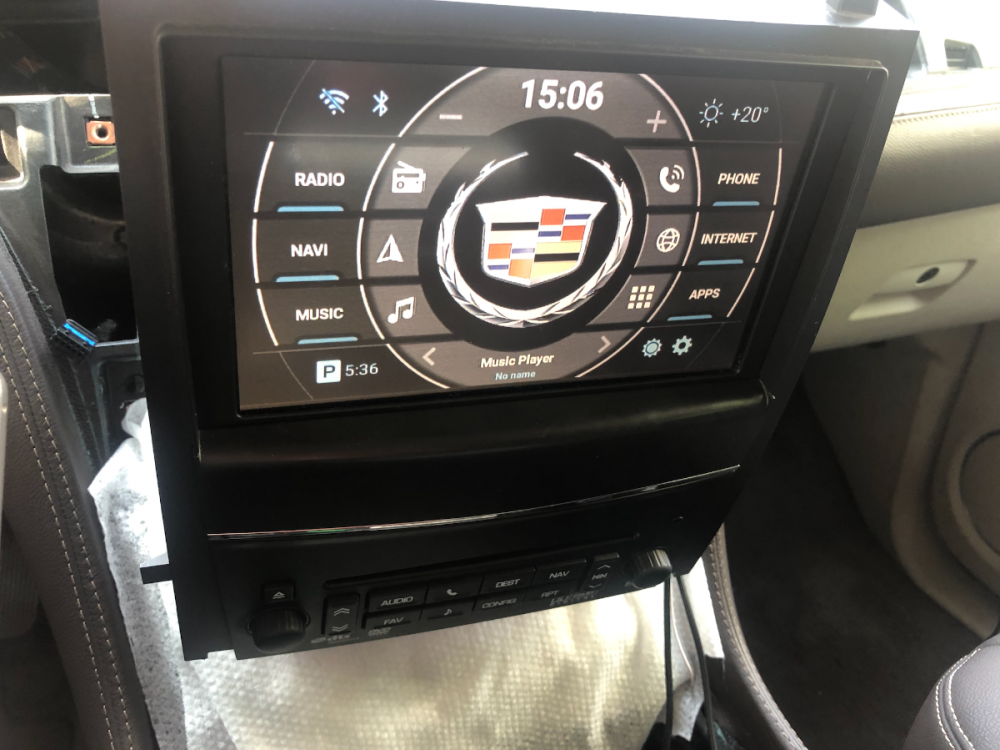

После этих операций можно устанавливать и  настраивать сам андроид бокс под себя и подключать карплей. У меня все это в быстром доступе в бардачке – дома настраиваю и приношу в машину то что мне надо)

После успешных проверок на парковке и понимания что это то что Вам надо можно ехать в 3к сервис и разблокировать видео в движении.

Общие затраты на все железо и разблокировку видео в движении у меня вышли на 200 долларов (примерно 16000 +/- на курс вместе с разблокировкой видео в движении )с учетом того что подключал все сам. Из минусов это подключение на аналоговый тв вход, но с учетом того что все транскодеры что я видел подключаются с разрешением 640 на 480 точек разница не существенна.

YAM_DROID_TOUCHV4_CONN 3.pdf

Изменено 25 сентября 2021 пользователем Goshett
Поправил ссылки

[zverradze]

Супер описание.

Но ссылки на Али битые

[Goshett]

5 часов назад, zverradze сказал:

Супер описание.

Но ссылки на Али битые

2 048,57 руб.  -40％ | Смарт ТВ-приставка H96 MAX RK3318 Android 10 4G 64 ГБ 4 ГБ 32 ГБ 4K Youtube Wifi BT медиаплеер H96MAX ТВ-приставка 2G16G

https://a.aliexpress.com/_9vgfCa

Сам CarPlay по желанию, так как можно и просто андроидом пользоваться



2 359,87 руб.  -41％ | Carlinkit USB донгл Carplay Android Box Carpaly AI Box беспроводной Mirrorlink Автомобильный мультимедийный плеер Bluetooth комплект для автоподключения

https://a.aliexpress.com/_97ADPC



[Anti]

Здравствуйте!

можно ли с вами как-то связаться, для консультации. Также приобрел контроллер у Yam1966 на Drive2 и хотел бы грамотно установить.
